引言：隨著現在數據流和業務流的增加、原來線路情況已經不滿足當下的需求了，北京中國聯通大數據業務為了在A節點、B節點、C節點三處節點，想這現有線路不變更的基礎上升級4路10G的來滿足現有的業務升級，預計未來需要進行持續的升級，最終預計可以達到16路，基于此要求采用先進成熟的光傳送網OTN（Optical Transport Network）技術建立新一代的大容量骨干光傳輸通信網,DWDM（Dense Wavelength Division Multiplexing）密集型光波復用，該技術是在一根指定的光纖中，多路復用單個光纖載波的緊密光譜間距，以便利用可以達到的傳輸性能。這樣，在給定的信息傳輸容量下，就可以減少所需要的光纖的總數量。這樣就可以滿足北京中國聯通現有的升級改造需求。

一、方案背景

1.1 中國聯通由于DSP和大數據業務的增長，在A節點、B節點、C節點三處現有的線路10G帶寬已經不滿足使用要求，想這現有線路不變更的基礎上升級至4路10G的來滿足現有的業務升級，預計未來需要進行持續的升級，最終預計可以達到16路的要求。

1.2 A節點、B節點、C節點具體情況如下圖1：

1）A節點與B節點之間的相距53KM，線路衰減為27db；

2）A節點與C節點之間距離為63KM，線路衰減為31db；

3）B節點與C節點之間距離為48KM，線路衰減為23db；

4）A節點、B節點、C節點之間現在是雙芯雙向業務流，重新布線已難以實施、并且成本過高；

圖1

以上是客戶現有的線路和業務情況。

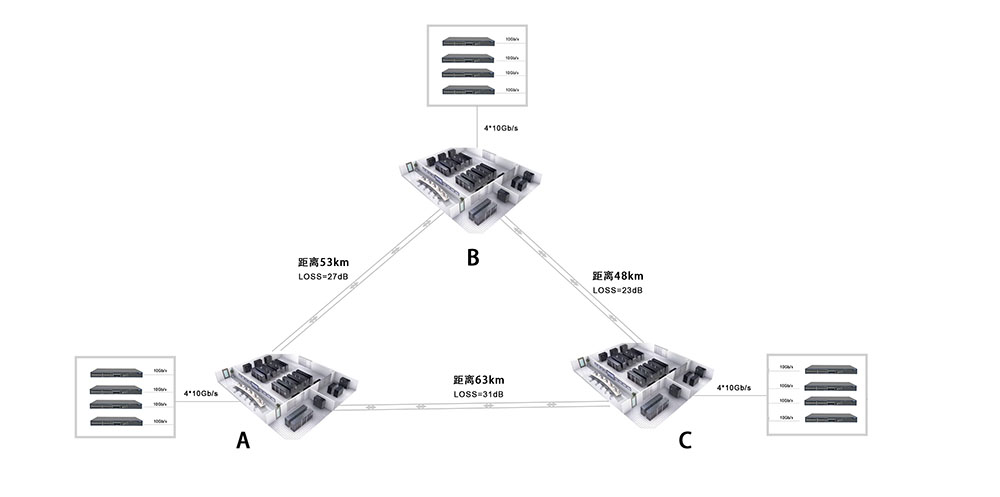

1.3 業務新增加之后要求如圖2：

1）A節點、B節點、C節點各需要4路才能夠滿足現有的業務；

2）A節點、B節點、C節點、三節點還需要考慮后續業務的增加、預計可增加至16路業務；

圖2

二、解決方案設計

2.1 方案描述：

本方案采用DWDM波分復用系統來解決北京聯通的需求，通過DWDM波分復用把4路業務復用在一根光纖上傳輸，本方案前期傳輸4路10G業務，擴容時無需中斷現有業務，只需增加OTU板卡即可實現擴容。

2.2 方案配置：

A、B、C三節點：分別放置1套DWDM波分復用設備，

a）配置32波波分復用器一塊,用來實現32路雙向業務復用在一根光纖上傳輸；

b）配置OTU業務板卡12塊，實現3*4路10G業務承載

c）網管卡一塊，用來實現波分系統網絡管理，實現在線實時監控，方便維護；

d）EDFA（Erbium Doped Fiber Application Amplifier）各2塊，實現功率放大；

e）DCM色散補償器各1臺；

2.3 信號流程：

A節點，客戶10G 業務 1310nm/850nm波長光信號，鏈接至OTU客戶側，轉換為DWDM標準波長，通過DWDM波分復用器復用在1跟光纖上，傳輸至B節點 ，在B節點，通過DWDM解復用器，多路波長業務解復用出來，再經OTU轉換為1310nm/850nm連接至客戶設備端口；C節點同理如此。

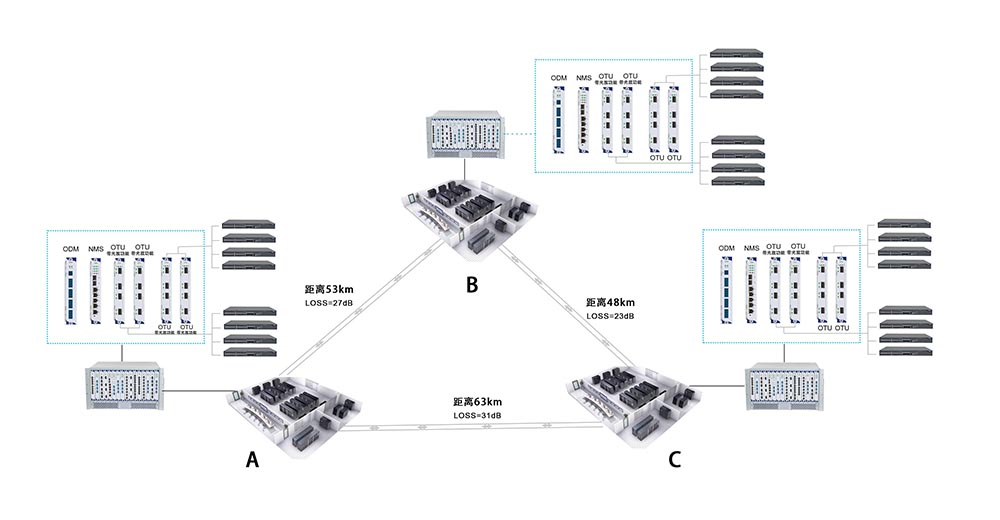

2.4 完成后具體如圖3所示：

圖三

三、可性性論證：

3.1 A節點和C節點之間之間相距63KM，需要用80KM的光模塊，現有光模塊的靈敏度是25DB，而實際衰減已經達到31DB，所以A節點和C節點、兩個節點分別需要放置兩臺EDFA（Erbium Doped Fiber Application Amplifier）來支撐光模塊可以正常啟動；

3.2 A節點和B節點之間實際距離是53KM，衰減是27DB，所以需要同樣3.1的部署方案方可滿足實際應用；

3.3 B節點到C節點之間只有48KM，衰減為23DB，所以只是需要60KM光模塊就可以正常啟動。
