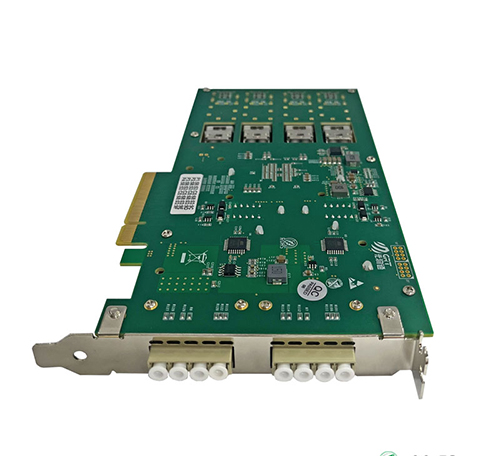

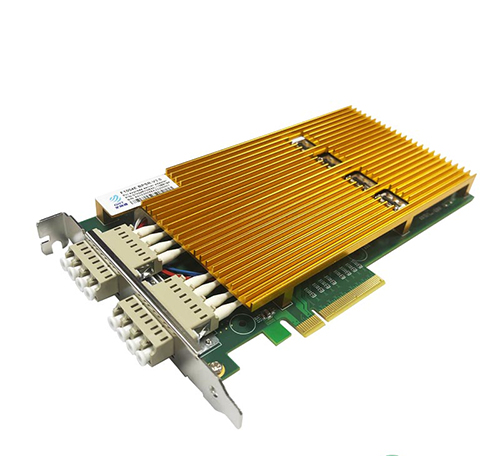

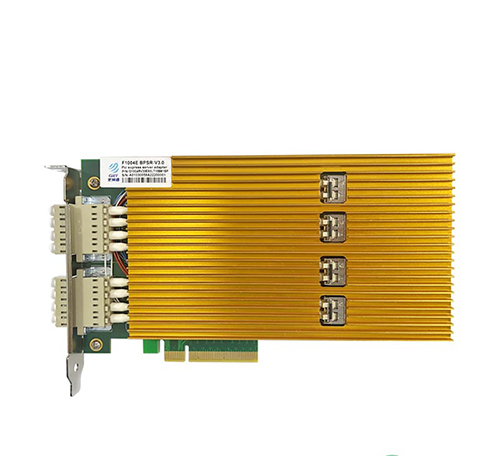

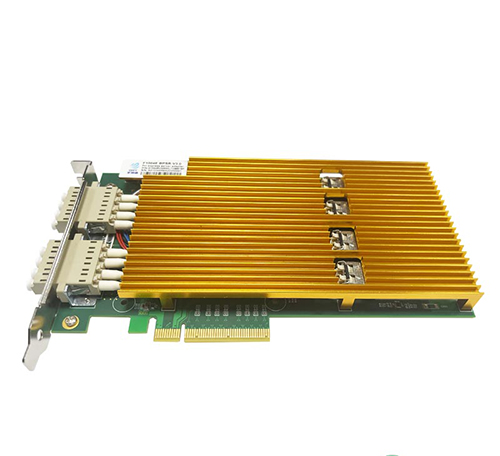

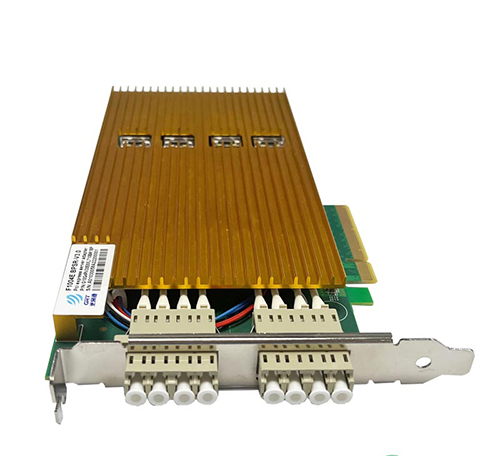

光潤通生產的的雙路四端口光纖10G萬兆Bypass以太網旁路服務器適配器F1004EBP-V3.0是PCI-ExpressX8網絡接口卡，在PCI-E適配器上包含四個光纖（SR、LR）萬兆以太網端口。F1004E-BP適配器面向內聯網絡系統，可在系統出現故障時維護網絡連接。

F1004EBP四端口光纖萬兆以太網旁路服務器適配器支持正常旁路和斷開模式。在普通（Normal）模式下，端口是獨立的接口，而在在旁路（BYPASS）模式下，從一個端口接收的所有數據包都將傳輸?shù)较噜彾丝冢跀嚅_（Disconnect）模式下，適配器模擬開關/路徑電纜斷開。

F1004EBP服務器適配器可以在主機系統故障，電源關閉或軟件請求時繞過或斷開其以太網端口。在旁路（Bypass）模式下，以太網端口的連接與系統斷開連接并切換到另一個端口，以在以太網端口之間創建交叉連接環回。因此，在旁路模式中，從一個端口接收的所有分組都被發送到相鄰端口，反之亦然。此功能可以繞過發生故障的系統，并為網絡提供最長的運行時間。F1004EBP四端口光纖10GPCIEBypass服務器適配器包括一個板載WDT（看門狗定時器）控制器。適配器的軟件驅動程序或軟件應用程序可以將命令寫入板載WDT控制器。適配器的軟件驅動程序，WDT控制器和旁路電路提供了一個控制和管理適配器模式的接口。

光潤通F1004EBP的四端口光纖萬兆以太網旁路服務器適配器基于英特爾XL710-BM1以太網控制器，具有優越的產品性能。

Bypass/Disconnect功能：

1，在電源故障，系統掛起或軟件應用程序掛起時繞過/斷開以太網端；

2，軟件可編程旁路，斷開或正常模式；

3，板載（WDT）控制器；

4，軟件可編程超時間隔

    最大3,276,800mSec(3,276.8Sec)

    最小100mSec(0.1Sec)

    WDT計算公式=(2^wdt_interval_parameter)*(0.1)sec.

    wdt_interval_parameter:{合法取值范圍:0-15}；

5，軟件可編程WDT啟用/禁用計數器；

6，軟件可編程旁路功能啟用/禁用；

7，軟件可編程斷開功能啟用/禁用；

8，上電時的軟件可編程模式（旁路，正常或斷開模式）；

9，電源關閉時的軟件可編程模式（旁路，正常模式）；

10，每兩個端口獨立旁路操作；

11，可以模擬標準NIC功能。

產品特點

IEEE802.x流量控制支持

IEEE802.qVLAN標記支持

支持一種模式，其中除常規標記外，所有接收和發送的數據包至少具有一個VLAN標記

IEEE802.1p第2層優先級編碼

巨型幀（最大16KB）

鏈路聚合和負載平衡

RFC2819RMONMIB統計信息

TCP分段卸載高達256KB

IPV6支持IP/TCP接收接收校驗和卸載

DDP卸載

鏈路/活動/旁路/斷開模式狀態的LED指示燈

可實現對主干網絡線路通信的保護
